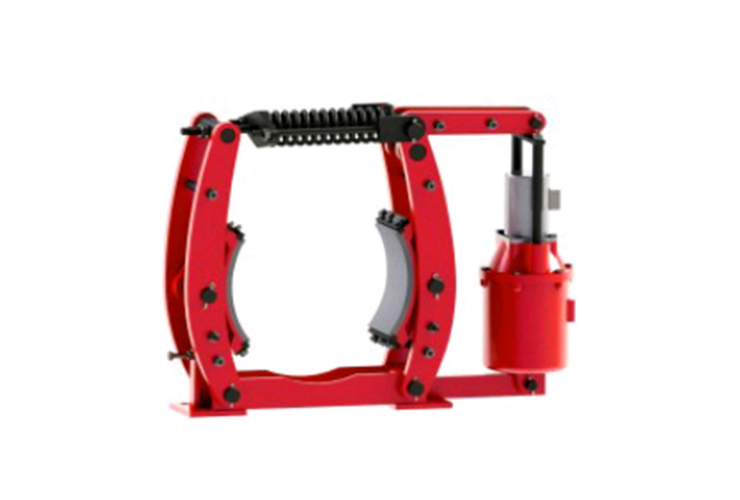

YWZ3B系列的电力液压鼓式制动器
13939127227
详情介绍

02


基本组件

  *制动架;

  *相匹配的YT1电力液压推动器

应用领域

  YWZ3B系列的电力液压鼓式制动器广泛用于起重、运输、冶金、矿山、港口、码头、建筑机械等机械驱动装置的减速或制动。

符合标准

  YWZ3B系列电力液压鼓式制动器的安装尺寸和制动力矩参数符合GB6333/1986标准,其技术要求符合JB/T6406-2006标准。

产品优势

  a)性能安 全可靠,制动平稳,动作频率高。

  b)主要摆动铰点装有自润滑轴承,传动效率高,寿命长,使用过程中无需润滑。

  c)无石棉制动衬垫与制动瓦块采用卡装插入式,安 全可靠.更换方便、快捷。

  d)联锁式等退距装置,使用过程中始终保持两侧瓦块退距均等,避免因退距不均使一侧制动衬垫浮贴制动轮的现象。

工作原理

  *当通电时,电力液压推动器发生动作,其推杆快速上升,并通过杠杆作用打开(释放)制动瓦;

  *当断电时,电力液压推动器的推杆在制动弹簧力的作用下,迅速下降,并通过杠杆作用使制动瓦合拢(抱闸)。

使用条件

  *环境温度: -20℃-50℃;

  *空气相对湿度不大于90%;

  *周围工作环境中不得有易燃、易爆及腐蚀性气体,否则应采用防腐型产品;

  *户外雨雪侵蚀或有腐蚀性气体和介质应采用防腐型产品。

使用说明

  a)安装前的检查:该系列的制动器工作前应进行全 面检查,即检查制动器在运输或储存过程中是否损坏或缺件,检查制动轮表面是否清洁,如果有油或其他污垢,应清洁干净。


  1.退距调整螺栓    2.制动瓦随位装置     3.制动瓦      4.制动臂

  5.螺杆            6.螺母               7.螺母        8.螺母

  9.拉杆           10.螺母              11.推动器     12.底座

  b)制动器的安装:制动器的安装请参照上图(机械结构图)并按下列步骤进行:

  纵装:松开螺母6、7、8、10,转动拉杆9,撑开制动臂,再将制动器套装在制动轮上。

  横装:

  1)当制动轮已经安装在电机与其他机件之间时,松开螺母6、7、8、10,转动拉杆9,并取下螺杆5、拉杆9,然后将制动臂放倒,从侧面装到制动轮上。

  2)把制动器安放在主机底座上后,轻轻地拧上地脚螺栓,旋转拉杆9,此时瓦块随位装置2中的螺母应保持松紧适当,使制动器两侧的制动瓦与制动轮贴合;若贴合不好,继续旋转拉杆9。当制动瓦与制动轮的表面贴合达到佳状态时停止旋转,然后拧紧地脚螺栓。

  3)在使用时,推动器应加注液压油。当油液温度在0℃-45℃时,推荐加入32号液压油;当油液温度在0℃-20℃时,加入22号液压油。

  c) 制动器的调整:

  推动器工作行程的调整

  首先应将弹簧力释放到小值,然后再旋转拉杆9,使制动器处于闭合状态;继续旋转,使推动器的推杆的升起高度H1值符合(下表)规定。随着制动衬垫的磨损,推动器的工作行程将逐渐增大,H1值逐渐减小。

  当减小H1min值时(见下表),需及时按照以下方法重新调整,否则制动失效。

  制动力矩的调整

  松开螺母6,夹住螺杆5的尾部方头,转动螺母7,使弹簧安装长度符合(下图)所列出的详细参数要求;当调整好后将螺母6和7拧紧。

  制动瓦退距的调整

  当制动瓦打开时,调整螺栓1,使两边退距保持一致;该系列的制动器若配套退距均等装置,在制动器打开时,两边退距自动均等,无须调整。

   制动瓦随位装置的调整

  固定制动瓦的螺母2,并松紧适当,使制动瓦与制动轮可以随位。


  d)保养说明:①检查各铰接处是否磨损;

  ②制动器的结构运动是否正常,各调节螺母是否锁紧;

  ③推动器的升起高度是否符合规定(见上图);

  ④推动器的运行是否正常,液压油是否足量,有无漏油或渗油现象;

  ⑤销轴及心轴磨损量超过直径的5%或椭圆度超过0.5mm时应更新;

  ⑥检测制动块是否正常贴合在制动轮上,摩擦面的状况是否完好,是否有油腻或脏污痕迹。

  当制动衬垫的厚度δ达到δmin数值时(见下表),需要更换新的制动衬垫。

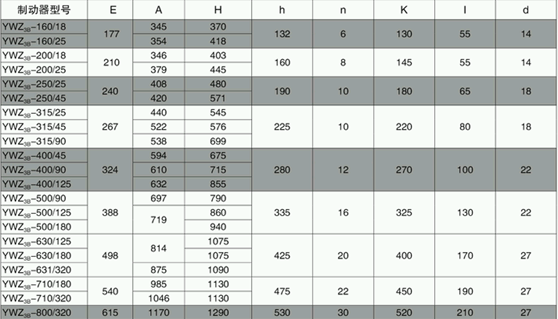

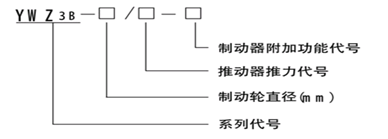

型号意义
